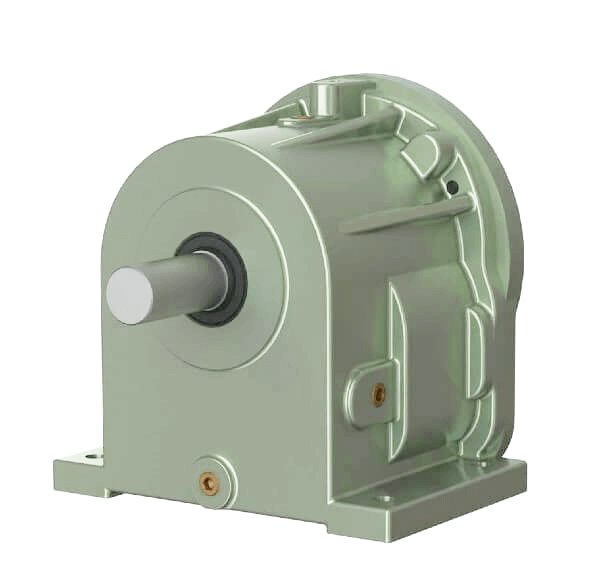

ממסרות ישרות תוצרת גרינשפון

ממסרות גלגלי שיניים מבית גרינשפון הנדסה בע"מ הן ממסרות איכותיות, חזקות ושקטות בפעולתן. ממסרות ממונעות מבית גרינשפון הנדסה בע"מ מסופקות במבנה פלנטרי עם שיניים ישרות (יחידה 60) ובמבנה קונבנציונאלי עם שיניים משופעות (יחדות 70, 80, 100, 225). הממסרה מבצעת העברת כוח ע"י שילוב של מערכות גלגלי שיניים המעניקות תנאי עבודה בנצילות גבוהה של עד 95%
אורך חיי הממסרה ארוכים במיוחד וכל זאת בתנאיי עבודה קשים במיוחד.
ממסרות גלגלי שיניים מסדרה GM / GR מותאמת לעבודה בתחומים רבים בתעשייה
כגון: מסועים, מערבלים, חלזונות, מעליות, שערים ועוד.

נתונים טכניים

  • גוף הממסרה עשוי ומיוצר מברזל יציקה אפור בולם זעזועים. החלק התחתון מהווה מיכל שמן ובתוכו שרועים גלגלי השיניים.
  • גלגלי שיניים משופעים או גלגלים כפולים מיוצרים מפלדת ניקל – כרום 15CrNi6 מצומנטת ומחוסמת לקושיות פני שטח 60 HRc. מושחזים בדיוק רב ברמה AGMA 11, ISO 6 המבטיחים פעולה ארוכה ושקטה של הממסרות.
  • צירים בעלי קטרים גדולים לקבלת רמת דיוק גבוה וקושי אחיד טוב יותר. קצוות הגלים מושחזים בסיבולת k6 עבור קטרים עד 50 מ"מ. קצוות גלים עבור קטרים מעל 50 מ"מ מושחזים בסיבולת m6 . שגמים לפי תקןDIN6885/1
  • מיסבים כל הצירים נתמכים ע"י מיסבים קוניים וכדוריים בעלי חופש סטנדרטי.
    המיסבים מסוגלים לשאת עומסים רדיאליים וציריים בשילוב.
  • מערכת שימון וסיכה לכל הממסרות כולל נשם תקני.
  • נצילות הממסרה, כתוצאה מתכנון מתקדם ועיבוד מדויק, הנצילויות הנן גבוהות ביותר והן מגיעות עד 97% בהתאם למהירות הסיבוב ויחס התמסורת. הנצילות הנכונה תושג לאחר 10 שעות עבודה בעומס מלא.
  • עומס יתר בהתנעה, כל הממסרות מתוכננות לעמוד במומנט התנעה של 200% במשך 15 שניות, 150% במשך 60 שניות ומומנט יתר של 125% המופיע פעם אחת ביממה במשך 1 שעה .

מוצרים משלימים

  • הרכבת בלם אל חוזר פנימי למניעת סיבוב הממסרות בכיוון ההפוך תחת העומס החיצוני.
  • הרכבת בלם בטיחות מופעל קפיץ ומשוחרר בכוח אלקטרומגנט.
  • בליטות גלים במידות מיוחדות, קדחים מרכזיים לפי תקן DIN 332.
